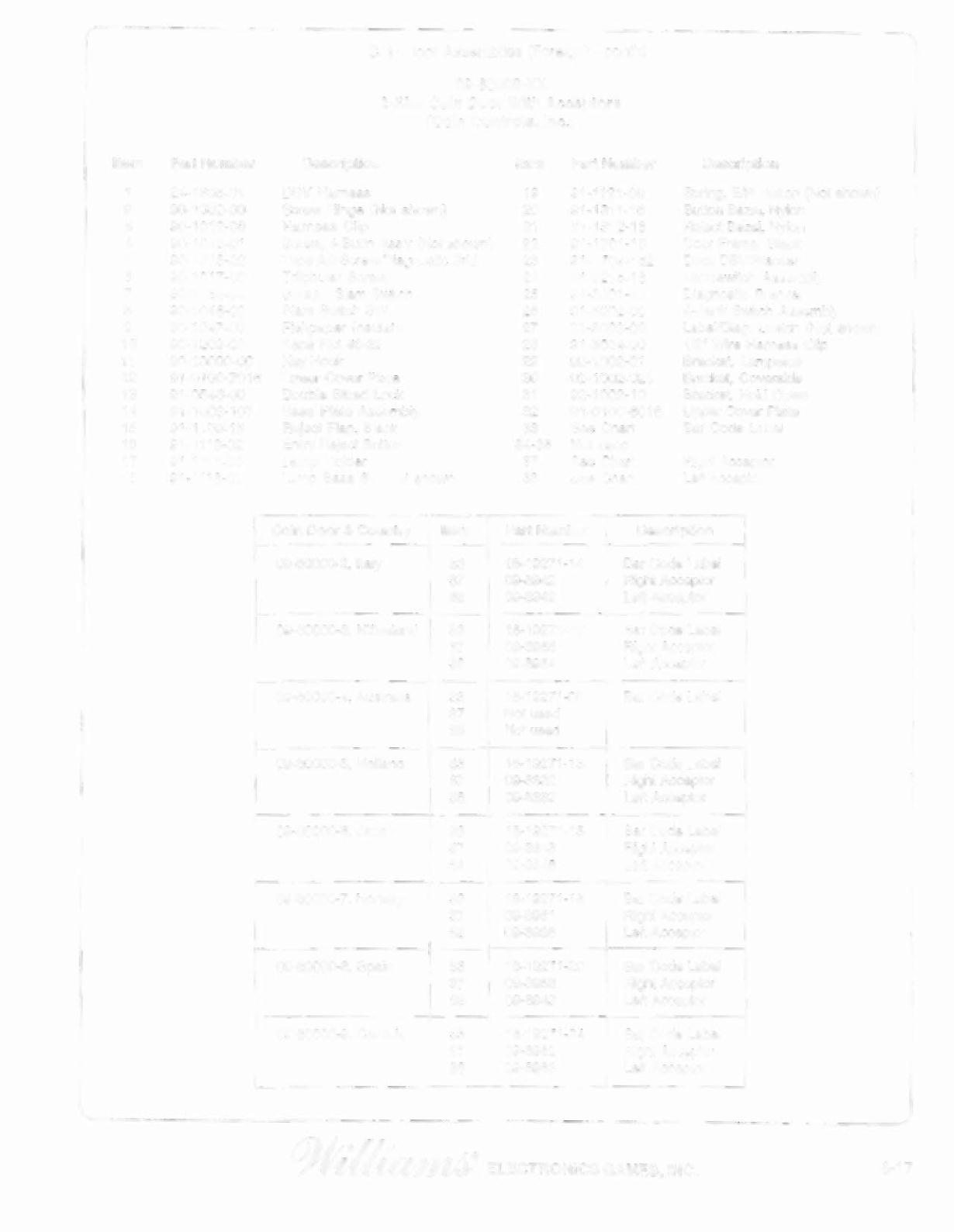

Coin Door Assemblies (Foreign) - cont'd
09-60DDO-XX
2-Slot Coin Door With Acceptors
(Coin Controls,
Inc.)
Item Part Number
Description
Item Part Number
Description
1 24-1805-01
DBV Harness
19 91-1121-00
Spring, ElR Button (Not shown)
2
90-1002-00
Screw Hinge (Not shown)
20 91-1311-16
Button Bezel, Nylon
3
90-1012-06
Harness Clip
21 91-1312-16
Reject Bezel, Nylon
4
90-1015-01
Screw, 4-Buttn Ass'y (Not shown)
22 91-1701-16
Door Frame, Black
5
90-1015-02
Type AB Screw/Diagnostic Brkt
23 91-1704-162
Door, DBV/Stacker
6
90-1017-00
Trilobular Screw
24 91-2216-16
Microswitch Assembly
7
90-1038-00
Screw, Slam Switch
25 91-5001-00
Diagnostic Bracket
8
90-1046-00
Slam Switch SW
26 91-5002-00
4-Bank Switch Assembly
9
90-1047-00
Fishpaper Insulator
27 91-5003-00
LabeVDiag. Switch (Not shown)
10 90-1209-00
Keps Nut #8-32
28 91-5004-00
1/2" Wire Harness Clip
11 90-1 3000-00
Key Hook
29
92-1002-01
Bracket, lampside
12 91-0100-7016
Lower Cover Plate
30 92- 1002-021
Bracket, Coverside
13 91-0546-00
Double Bitted Lock
31 92-1002-10
Bracket, Hold Down
14 91-1008-107
Base Plate Assembly
32 91-0100-6016
Upper Gover Plate
15 91-1109-16
Reject Flap, Black
33 See Chart
Bar Code Label
16 91-1113-02
Entry Reject Button
34-36 Not used
17 91-1117 -00
Lamp Holder
37
See Chart
Right Acceptor
18 91-1118-00
Lamp Base 6V (Not shown)
38
See Chart
Left Acceptor
Coin Door & Country
Item Part Number
Description
09-60000-2, Italy
33
16-19271-14
Bar Code Labe!
37
09-8942
Right Acceptor
38
09-8942
Left Acceptor
09-60000-3, NZealand
33
16-19271-17
Bar Code Label
37
09·8965
Right Acceptor
38
09·8964
Left Acceptor
09-60000-4, Australia
33
16-19271-06
Bar Code Label
37
Not used
38
Not used
09-60000-5, Holland
33
16·19271-13
Bar Code Label
37
09·8882
Right Acceptor
38
09-8882
Left Acceptor
09-60000-6, Japan
33
16-19271-15
Bar Code Label
37
09·8846
Right Acceptor
38
09-8846
Left Acceptor
09-60000-7, Norway
33
16·19271-18
Bar Code Label
37
09-8961
Right Acceptor
38
09-8936
Left Acceptor
09-60000-8, Spain
33
16-19271-20
Bar Code Label
37
09-8958
Right Acceptor
38
09·8943
Left Acceptor
09·60000-9, Canada
33
16-19271-24
Bar Code Label
37
09-8962
Right Acceptor
38
09-8963
Left Acceptor
6).f'~®
ELECTRONICS
GAMES, INC.
8-17
